紫外線を分離する独自技術

太陽光と炎から発生する紫外線を分離する独自技術により、屋外でも太陽光による誤報を受けることなく利用することができます。

紫外線検出方式により高感度・高速で炎を検出

ライター程度の炎(火柱約2cm)を約10m先で検出することができ、1mの火柱であれば約70m先で検出可能です。さらに炎の検出速度は最短0.5です。

防塵・防水規格(IP64)準拠

屋外での設置が可能です。

世界最小の紫外線センサー

紫外線検出方式の炎検出センサーとしては世界最小サイズです。

豊富な出力機能

リレー接点およびオープンコレクタの出力を標準でサポートしています。警報ブザーや回転灯・音声合成ユニットなど様々な装置を駆動させることが可能です。また、他社製品の通報装置にも接続できます。

検知タイマー機能

検知タイマーの設定により誤報対策が可能です。設定は本体裏のDIPスイッチにより簡単に行うことができます(設定範囲:0.5秒、1~31秒まで1秒単位で設定)※設定後は電源を再投入してください。

取付台を装備

本体付属の取付台を使うことで素早い設置が可能です。

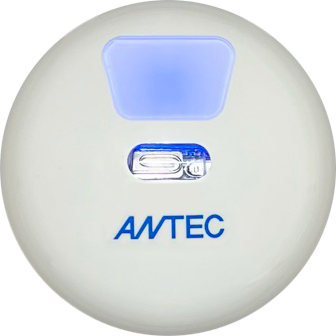

商品名標準型炎センサー
型 式SKH047M
設置場所屋内屋外両用(防塵防滴IP64相当)
温度範囲-10~+60℃(結露・氷結の無きこと)
ケース素材ABS樹脂(ホワイト)
サイズΦ68mm×H25mm(35mm:台座を含む)
配 線4本(電源2本、出力2本)
検出方式紫外線検出方式(波長185~260nm)
検出距離約2cmの炎を10m先で検出
検出角度左右120°上下120°
検出タイマー0.5秒、1~31秒まで1秒単位で設定
入力電圧DC7~24V
消費電流待機時20mA 検出時80mA(DC12V供給時)
警報作動表示動作時点灯(青色LED)、30秒間維持
警報出力(有線)リレーa接点出力(AC125V-0.5A DC24V-1A)
※注文時にご要望があればb接点で出荷可能/
オープンコレクター
警報出力(無線)
通信機能
I/Oポート
接続機器
重 量約 75g(ケーブル含む)

※使用目的に応じた仕様を記載しております
